Sistema D’INTERBLOCCO stand-alone
Cellular lock
Plug ‘n play door
interlocking system
Controllo intelligente
per ambienti critici

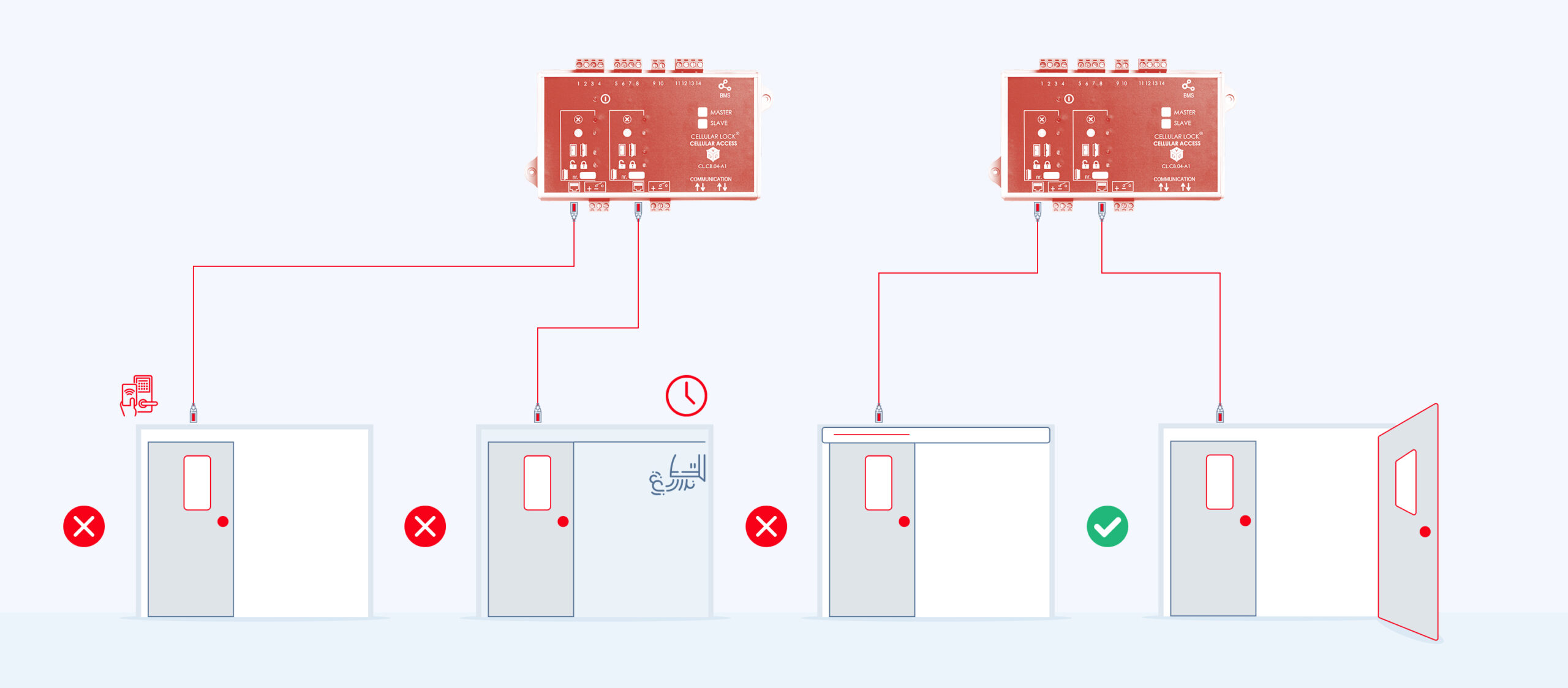

Cellular Lock® è un sistema di interblocco plug & play stand-alone progettato per la gestione delle porte in clean room e ambienti a contaminazione controllata. Permette di controllare da 2 a 10 porte, adattandosi a diverse configurazioni operative: airlock, pass box, air shower e porte automatiche, con integrazione di access control, blower e lampade UV.
La configurazione avviene in modo semplice tramite dip switch e connettori plug-in. L’integrazione con i sistemi BMS è possibile sia tramite segnali a contatto pulito che tramite Modbus TCP che consente il monitoraggio e il controllo completo delle porte. Una soluzione progettata per garantire controllo, continuità operativa e facilità di installazione anche nei contesti più complessi.
100%
plug & play
10
porte gestite
+ 10 000
SISTEMI INSTALLATI
BMS
ready
Semplicità di installazione e configurazione
-
01.
Versatilità
Ampia disponibilità di segnalatori luminosi, serrature elettriche, sensori stato porta con connettori RJ 45 oppure possibilità di integrazione di accessori esistenti.
-
02.
Gestione Avanzata
Interfacciamento con lampade UV, ventilatori, controllo accessi, rivelatori di pressione o presenza, dispositivi di emergenza, illuminazione, …
-
03.
installazione Facile
Cablaggio semplificato con connettori RJ45 e morsetti a vite, configurazione tramite dip switch e regolazione del del recovery time tramite rotary switch.
-
04.
CONNETTIVItÀ
Integrazione con i sistemi BMS tramite le modalità piu consuete del settore.
prodotti

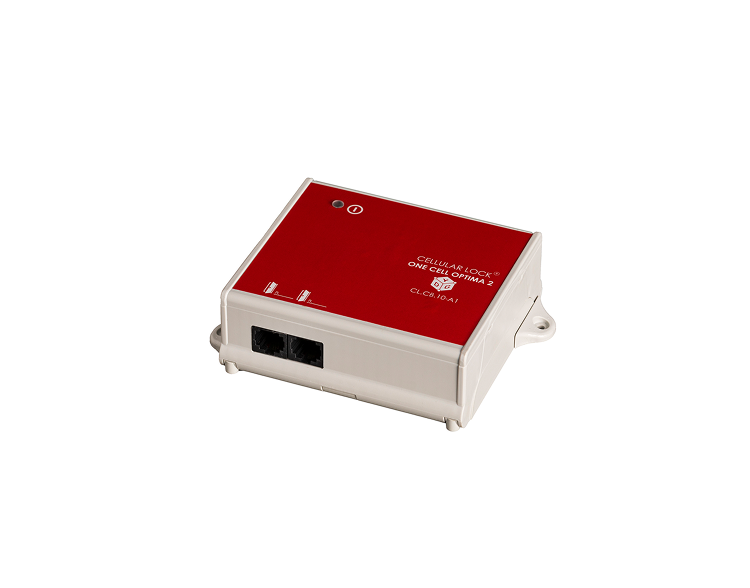

Optima 2 – CL.CB.10-A1
Soluzione semplificata per air lock con porte manuali battenti.

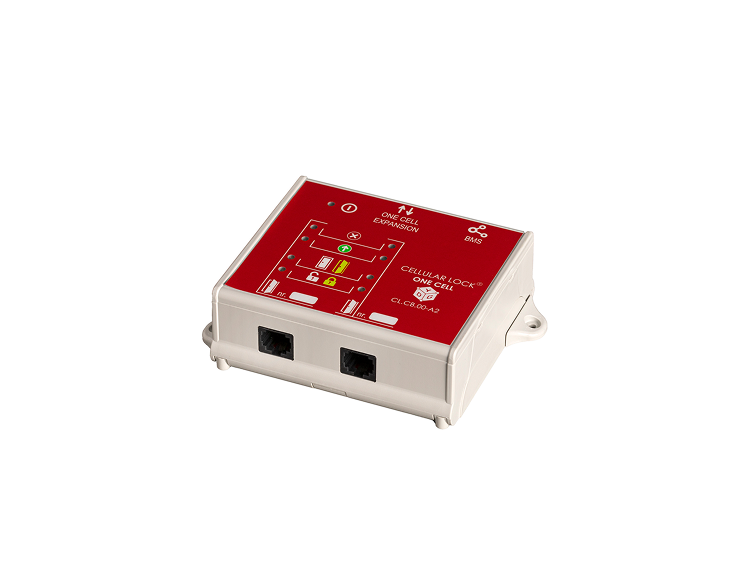

One Cell – CL.CB.00-A2
Soluzione semplificata per airlock con porte manuali battenti con recovery time.

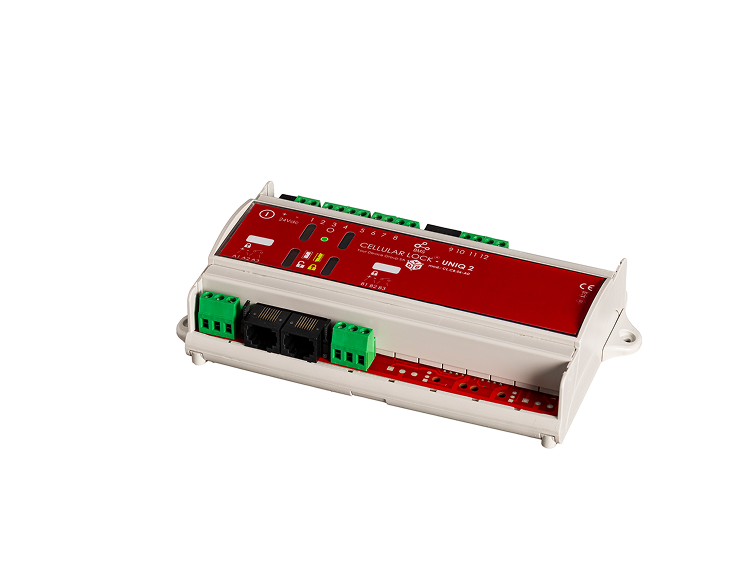

UNIQ 2 – CL.CB.06-A0
Soluzione semplificata per airlock con porte manuali o automatiche, con recovery time, integrazione di controllo accessi, gestione lampade UV e ventilatori.
Optima 4 – CL.CB.11-A1
Soluzione semplificata per air lock a 3 o 4 porte manuali battenti.

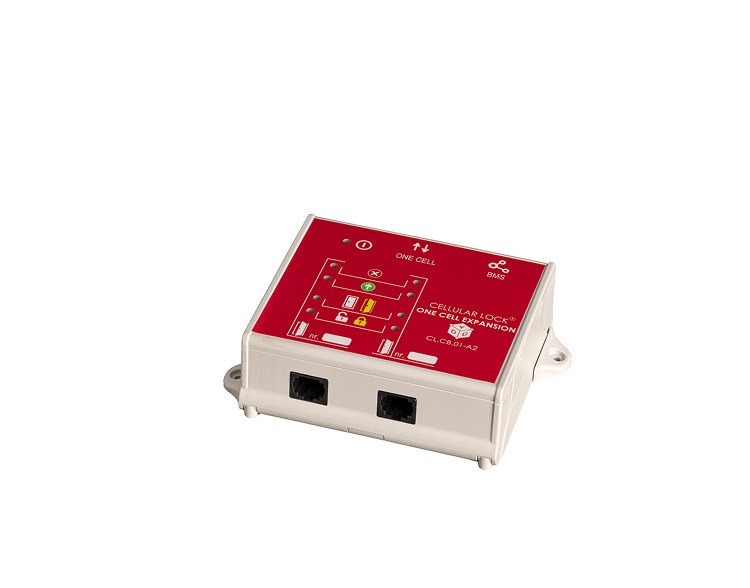

One Cell Expansion – CL.CB.01-A2
Modulo di espansione per interblocchi a 3-4 porte manuali.

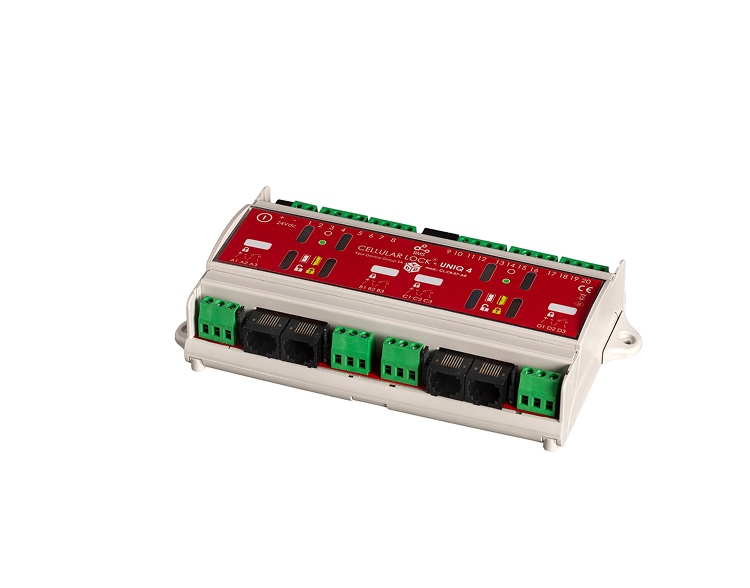

UNIQ 4 – CL.CB.07-A0
Soluzione all-in-one per air lock a 3-4 porte automatiche e manuali.

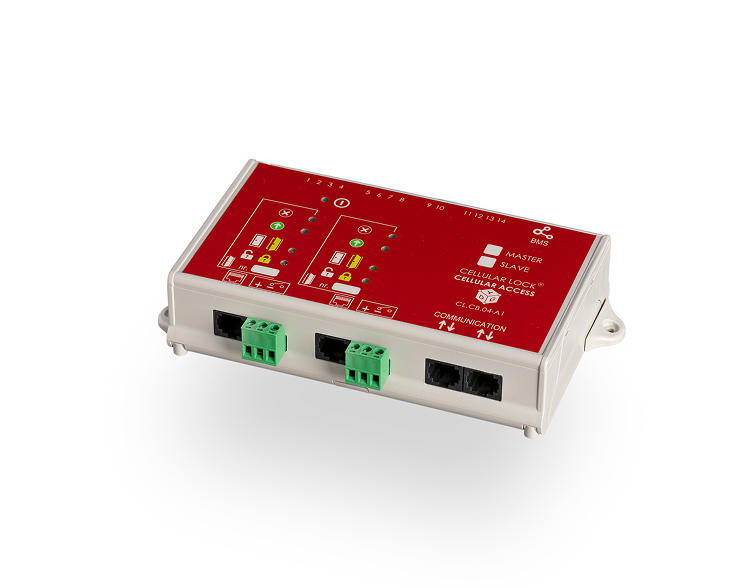

Cellular Access – CL.CB.04-A1
Sistema modulare per air-lock con porte automatiche o porte con controllo accessi

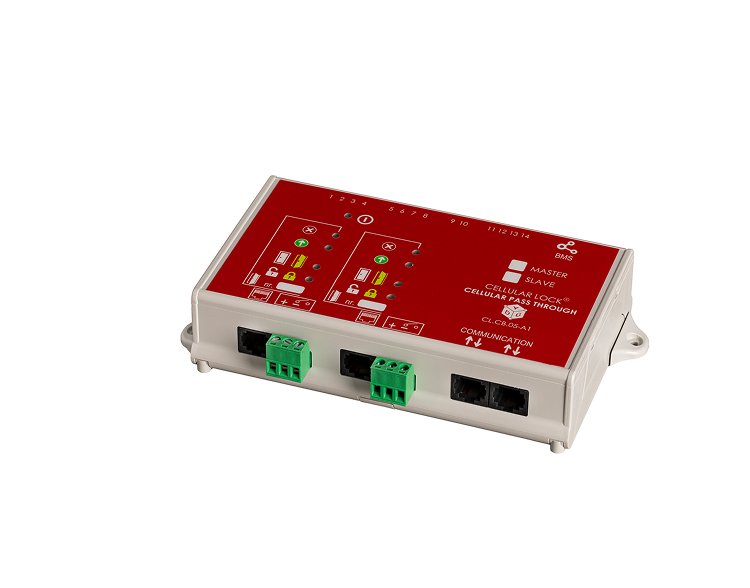

Cellular Pass Through – CL.CB.05-A1
Sistema modulare per air lock con controllo accessi e timer.
Modbus
Integrazione BMS tramite Modbus TCP
Per le installazioni che richiedono un controllo centralizzato, Cellular Lock® può essere integrato con il Building Management System tramite Modbus Integrator. Questa soluzione consente di controllare, gestire e monitorare tutti i parametri delle porte interbloccate, i recovery time, l’allarme delle porte dimenticate aperte, i comandi di blocco/sblocco porta e riconoscere le anomalie come apertura porta sforzata o attivazione pulsante di emergenza.
Cellular Lock – Modbus Integrator garantisce un’integrazione nel sistema fail-safe. Anche se la connessione con il BMS dovesse interrompersi il sistema di interblocco continua a funzionare in maniera autonoma, garantendo i flussi operativi.

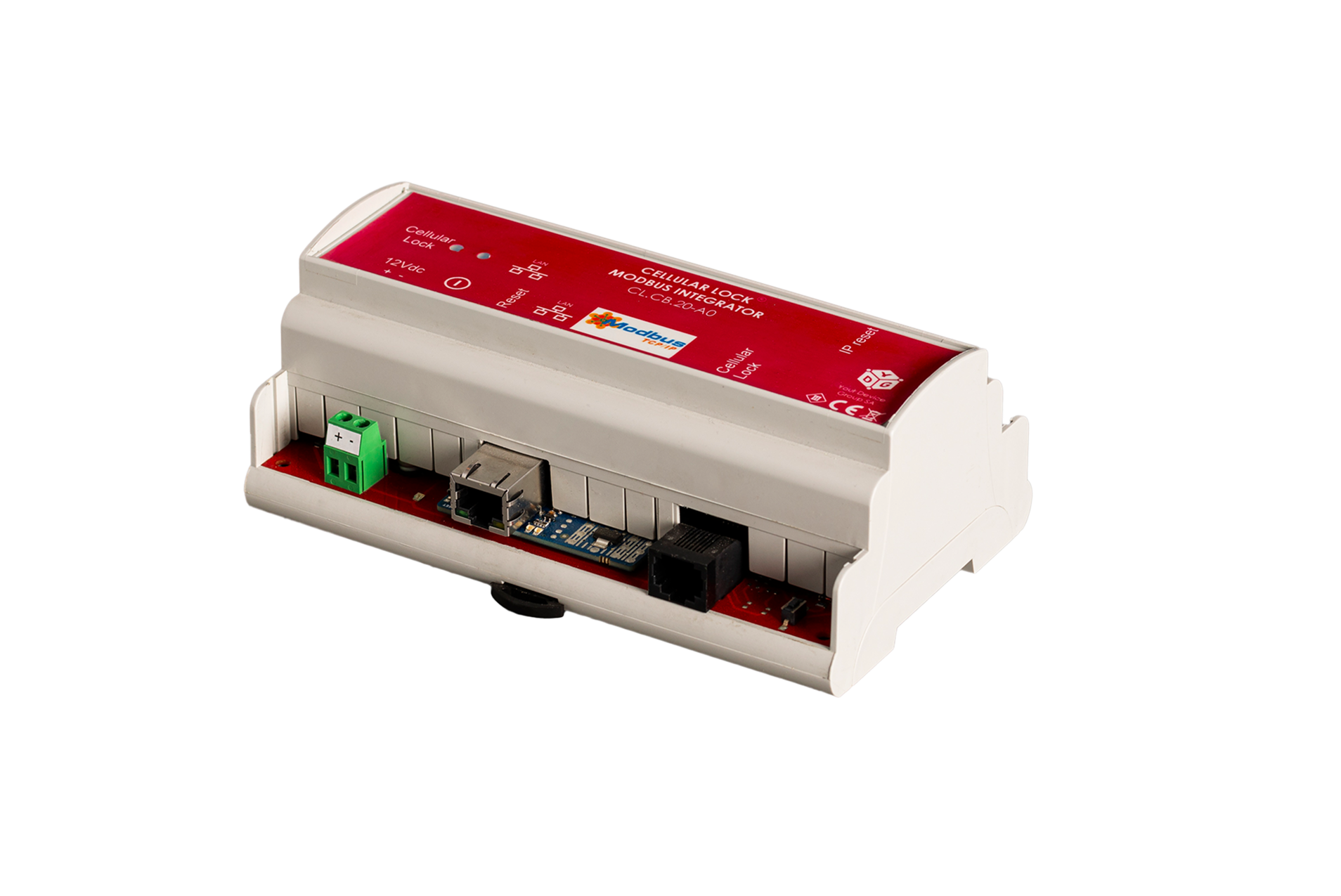

Modbus Integrator

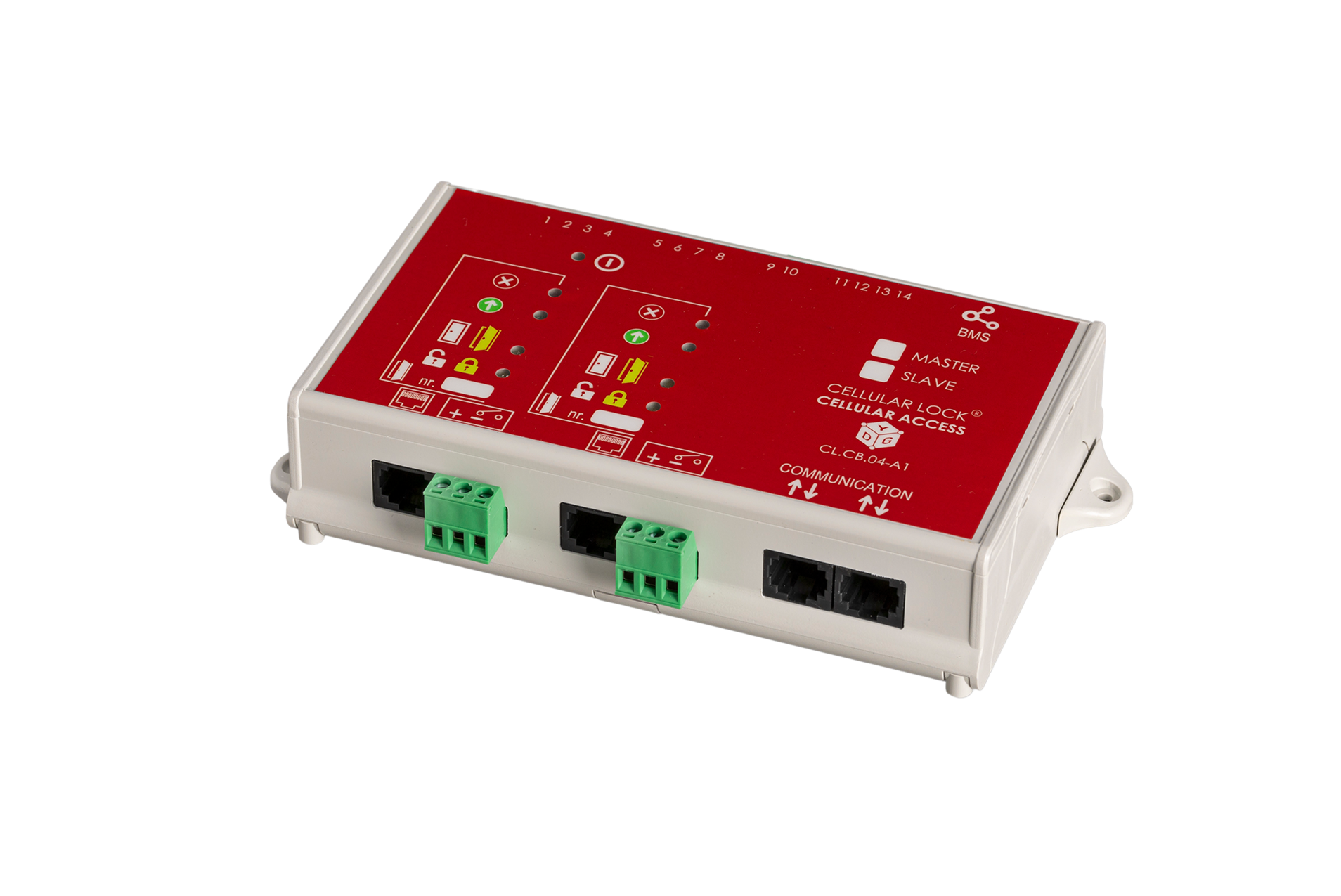

Unità di comando Cellular Access
Gestione Passbox e Airshower
Con le unità di comando Cellular Lock® è possibile impostare tempi di recupero differenti per due porte e gestire l’attivazione della lampada UV o del blower. Tutte le impostazioni vengono effettuate tramite dip switch, con cablaggio tramite connettori RJ45 e morsetti a vite.
LAMPADA UV
Passbox con lampada UV
Blower
Passbox con blower
recovery time
Passbox con tempi di recupero differenti
CONTROLLO ACCESSI
Passbox con controllo accessi
PASSBOX A DOPPIO LIVELLO
Un controller può gestire 4 porte nello stesso passbox a doppio livello
Accessori
CL.TL.06-A0
Frame mounted monopuls inox light
CL.TL.07-A0
Wall mounted monopuls inox light
CL.TL.09-A0
Monopuls external light
CL.TL.00.00-A1
Frame mounted membrane light
CL.TL.20-A0
Wave sensor indicator
CL.PEM.A0
Emergency override button
WS.03-A0
Frame mounted wave sensor
CL.PS.01.00-A0
Recessed door status sensor
CL.IU.00.00-A1
Door frame mounted electric bolt
CL.IU.02-C0
External mounted electromagnet
CL.IU.05.00-A0
Door frame mounted electric strike
CL.IU.10.00-A0
External mounted electric strike for emergency exit doors
| Caratteristica | Optima 2 CL.CB.10-A |
Optima 4 CL.CB.11-A1 |
One Cell CL.CB.00-A2 |
One Cell Expansions CL.CB.01-A2 |
Uniq 2 CL.CB.06-A0 |
Uniq 4 CL.CB.07-A0 |
Cellular Acces CL.CB.04-A1 |
Cellular Pass Through CL.CB.05-A1 |
|---|---|---|---|---|---|---|---|---|
| Porte gestite | 2 | 3-4 | 2 | 3-4 | 2 | 3-4 | 10+ | 10+ |
| Integrazione con sistemi di controllo accessi | Non disponibile | Non disponibile | Non disponibile | Non disponibile | Disponibile | Disponibile | Disponibile | Disponibile |
| Interblocco di porte automatiche | Non disponibile | Non disponibile | Non disponibile | Non disponibile | Disponibile | Disponibile | Disponibile | Disponibile |
| Recovery time | Non disponibile | Non disponibile | Disponibile | Disponibile | Disponibile | Disponibile | Non disponibile | Disponibile |
| Monitoraggio stato porte | Non disponibile | Non disponibile | Disponibile | Disponibile | Disponibile | Disponibile | Disponibile | Disponibile |
